Elément Départ Plafond 1000mm Therminox ø100 vers ø80 émaillé Noir
Elément de départ de 1000 mm de hauteur qui relie, sous le plafond, le conduit isolé Therminox au tuyau émaillé du poêle.
Isolé sur toute sa longueur, il traverse le plafond avec la plaque de distance de sécurité adaptée.
Il se raccorde en haut à un conduit Poujoulat Therminox de diamètre 100/150 mm et en bas à un tuyau émaillé de diamètre 80 mm.
Couleur noire mate (RAL 9019).
Une
question
sur ce
produit ?

Contactez Cyril,
Votre conseiller
technique
SauveConduit.fr
Tél: 07 64 84 35 37
Élément départ plafond (EDP) Therminox Ø100 vers tuyau émaillé Ø80 noir
Votre conduit Therminox est en attente au plafond et le poêle doit s'y raccorder : c'est le rôle de cet élément départ plafond, ou EDP. Il prolonge le conduit de fumée isolé Therminox de 100/150 mm sous le plafond, puis reçoit le tuyau émaillé du poêle.
Elément de départ de 1000 mm de hauteur qui relie, sous le plafond, le conduit isolé Therminox au tuyau émaillé du poêle.
Isolé sur toute sa longueur, il traverse le plafond avec la plaque de distance de sécurité adaptée.
Il se raccorde en haut à un conduit Poujoulat Therminox de diamètre 100/150 mm et en bas à un tuyau émaillé de diamètre 80 mm.
Couleur noire mate (RAL 9019).
À quoi sert un EDP ? Un 4 en 1 sous le plafond
- Un élément de conduit de fumée isolé : isolé sur toute sa longueur, il garde la distance de sécurité d'un conduit isolé, soit 8 cm des matériaux combustibles, et non celle d'un tuyau simple paroi.
- Il éloigne le tuyau de poêle du plafond : un tuyau émaillé de 150 mm doit rester à 45 cm des matériaux combustibles du plafond ; en général, l'EDP doit dépasser d'environ 37 cm sous le plafond pour y parvenir.
- Il contient la pièce de jonction : la transition entre le conduit isolé au-dessus et le tuyau de poêle, aussi appelée réduction, est intégrée.
- Il a un rôle esthétique : la jonction disparaît et le plafond garde un aspect net. Un cache-raccord peut tenir ce seul rôle, sans les trois autres.
Concrètement, l'EDP s'utilise surtout dans deux cas : quand l'extrémité du conduit de fumée se trouve dans le plafond, alors qu'elle devrait le dépasser et rester visible dans la pièce, ou quand le plafond contient des matériaux combustibles.
Un EDP qui s'adapte à votre installation
L'EDP se choisit selon 3 critères : la couleur, noire ou blanche ; la longueur, jusqu'à 1 m en Therminox ; et la réduction, d'après le diamètre du tuyau émaillé à installer. Ce modèle descend en 80 mm.
Au moment du raccordement, le tuyau émaillé s'emboîte sur la partie mâle de la réduction, longue de 150 mm chez Poujoulat. Le tuyau peut coulisser sur cette longueur : c'est ce qui rend le raccordement démontable, pour le ramonage ou le remplacement du poêle, et ce jeu suffit souvent à rattraper la cote sans commander d'élément émaillé réglable.
Si la longueur ne tombe pas juste, l'émaillé peut aussi être recoupé : la coupe remonte dans l'EDP et reste invisible.
Distances de sécurité : l'EDP et le tuyau émaillé
Sur un conduit de fumée, l'à-peu-près ne pardonne pas : l'EDP, comme tout conduit isolé, reste à 8 cm au moins de tout matériau combustible, à la traversée du plafond comme dans les combles. Sous l'EDP, le tuyau émaillé suit sa propre règle : 3 fois son diamètre, avec un minimum de 37,5 cm, soit 37,5 cm pour un tuyau de 80 mm.
Questions fréquentes sur l'EDP
Avez-vous bien un conduit Therminox de Poujoulat de 100 mm ?
L'EDP ne s'emboîte que sur un conduit de même fabricant, même gamme et même diamètre : ici, un Therminox Poujoulat de 100/150 mm, version TI ou ZI.
Comment le vérifier ? La facture de l'installation, la plaque signalétique du conduit ou l'autocollant jaune posé sur le conduit indiquent la marque et la gamme ; à défaut, l'installateur saura vous répondre.
Si vous n'avez pas ces informations, il faudra vérifier par vous-même. Mesurez tout d'abord l'intérieur du conduit : fait-il bien 100 mm ?
Vérifiez ensuite le diamètre extérieur, qui doit être de 150 mm : il s'obtient en faisant le tour du conduit au mètre ruban, puis en divisant par 3,14. Évitez de prendre la mesure au niveau des jonctions, sinon elle sera faussée.
Enfin, observez la forme des embouts du conduit : l'article comment reconnaître un conduit Therminox de Poujoulat détaille la forme des emboîtements.
Quel diamètre de réduction choisir ?
Celui du tuyau émaillé, donc en général celui de la buse du poêle ou celui indiqué par sa notice. Le diamètre ne se réduit jamais sur la buse.
EDP ou cache-raccord : lequel choisir ?
Le cache-raccord ne fait que cacher la jonction quand le conduit isolé dépasse nettement du plafond ; il n'est ni isolé, ni équipé d'une réduction, à acheter en plus. L'EDP cumule les 4 fonctions : conduit isolé, éloignement du tuyau, jonction intégrée et finition.
Une fabrication Poujoulat
Cet élément Départ Plafond 1000mm Therminox ø100 vers ø80 émaillé Noir est fabriqué par Poujoulat, fabricant français de fumisterie, à découvrir en vidéo :
Un doute sur votre installation ? Un technicien vous répond avant la commande
Gamme et diamètre du conduit, diamètre de la buse, hauteur sous plafond : un technicien SauveConduit.fr vérifie ces points avec vous avant ou après la commande, par téléphone au 07 64 84 35 37 ou par e-mail. La société éditant SauveConduit.fr existe depuis 2009 et distribue les produits de fabricants français de fumisterie, gage de respect des normes en vigueur et d'emplois locaux.
Livraison par Colissimo jusqu'à 30 kg (à domicile ou en point relais), par transporteur au-delà, avec prise de rendez-vous. Paiement par carte bancaire ou par virement.
Consultez les avis clients de SauveConduit.fr
Fiche technique
Marque : Poujoulat
Référence : 21100013/9019

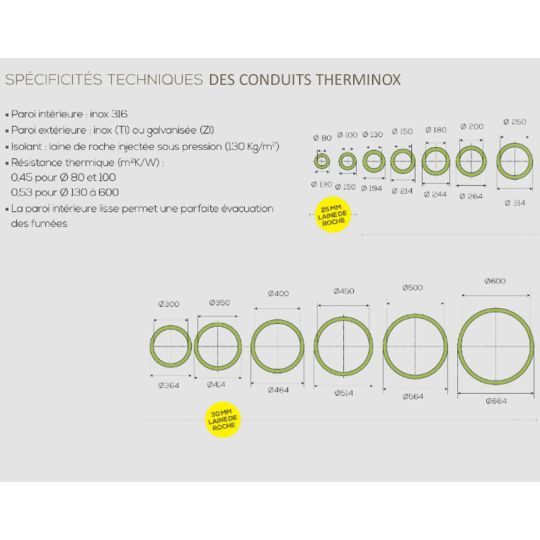

Diamètre intérieur (en mm) : 100
Garantie : 2 ans
Type d'éléments : Conduit
Gamme : THERMINOX
Certification : CE
Garantie : 2 ans
Couleur : Noir mat (RAL 9019)
