Le raccord et la réduction conique font la jonction entre le bas d'un conduit isolé et l'installation dans la pièce où se trouve le poêle. Le raccord relie deux pièces de même diamètre ; la réduction conique passe d'un diamètre à un autre, vers le tuyau émaillé ou directement vers la buse de l'appareil.

Retrouvez-ici les raccords & réductions coniques pour les conduits isolés Poujoulat Therminox, Inox-Inox et Inox-Galva, et Modinox PTR30, Galvinox et Doublinox :





































































































Raccord ou réduction conique : quelle différence ?

Le conduit isolé s'arrête dans la pièce du poêle, et le raccordement prend le relais jusqu'à l'appareil. À cet endroit, une pièce de transition est nécessaire, car le conduit isolé et le tuyau qui descend vers le poêle n'ont pas la même paroi.

  • Le raccord relie le conduit isolé à un tuyau simple paroi de même diamètre. C'est le cas des raccords Modinox PTR30 vers simple paroi, du ø80 au ø250.

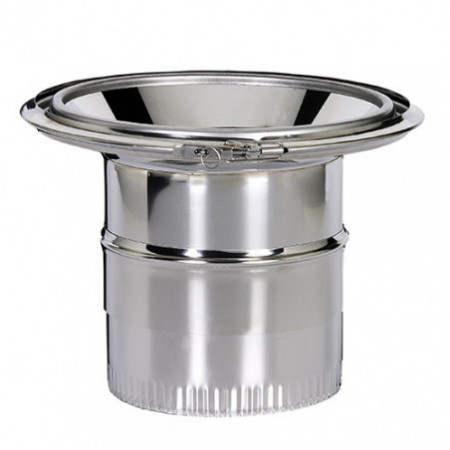

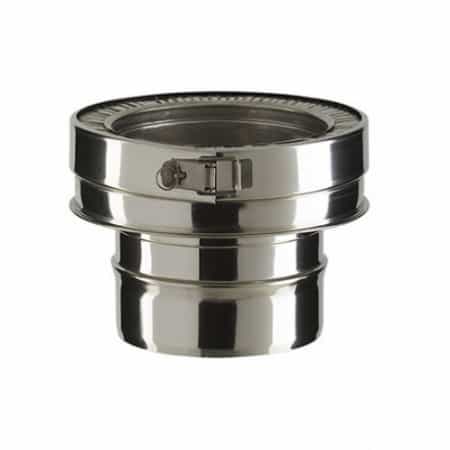

  • La réduction conique change de diamètre en même temps : par exemple d'un conduit Therminox ø150 vers un tuyau émaillé ø130.



Réduction vers émaillé ou réduction vers buse

Les réductions coniques Poujoulat existent en deux versions, selon ce qui se raccorde en bas :

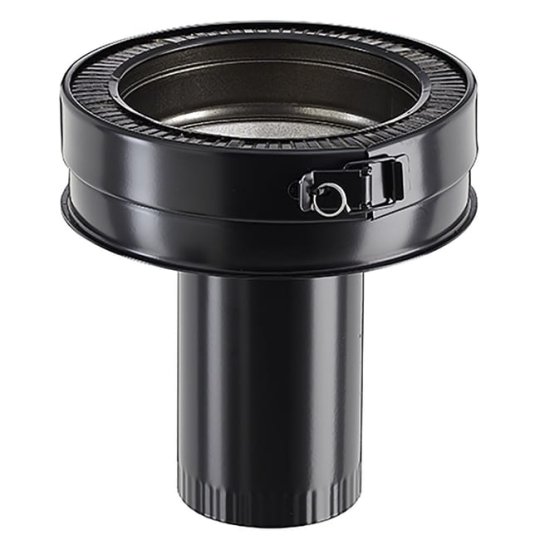

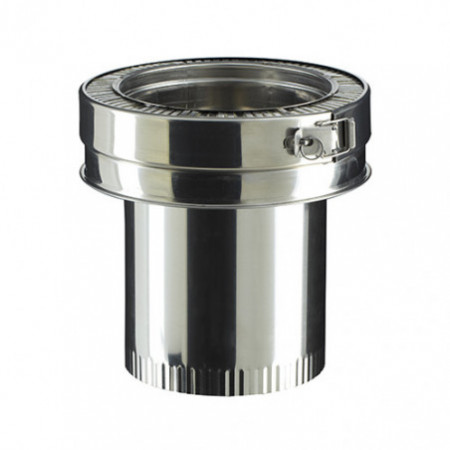

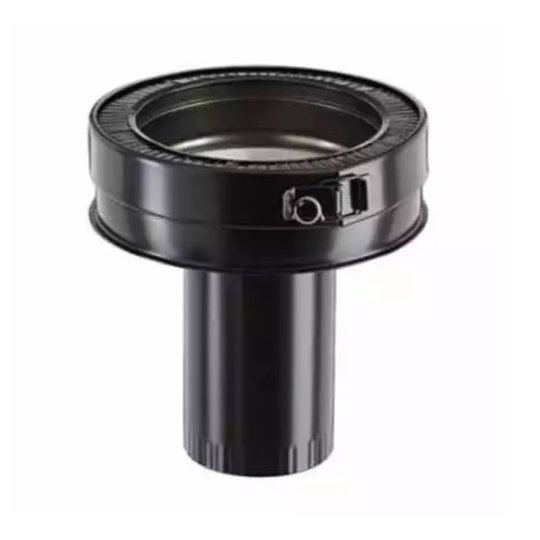

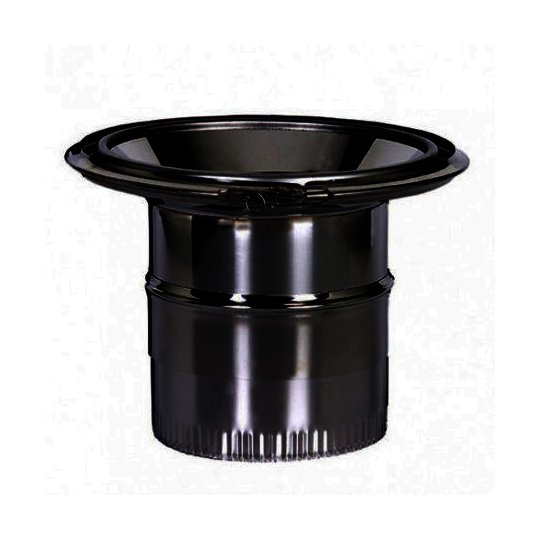

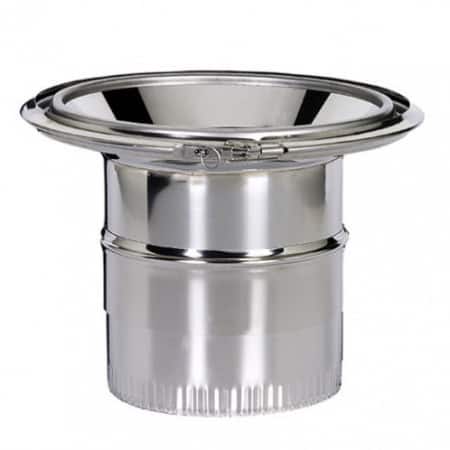

  • Réduction vers émaillé : elle reçoit un tuyau de raccordement émaillé, qui descend ensuite jusqu'au poêle.

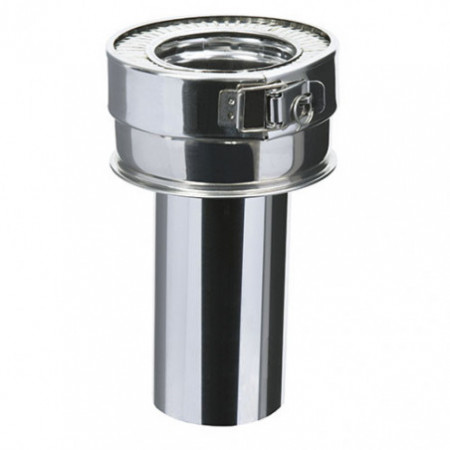

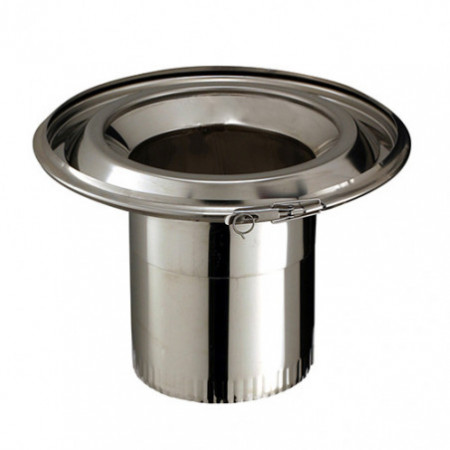

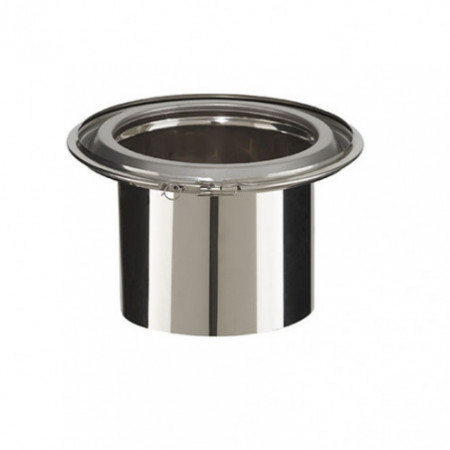

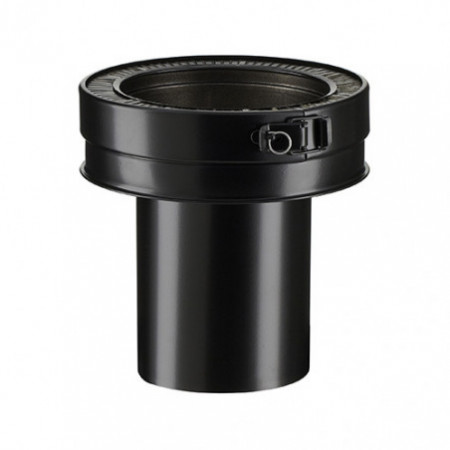

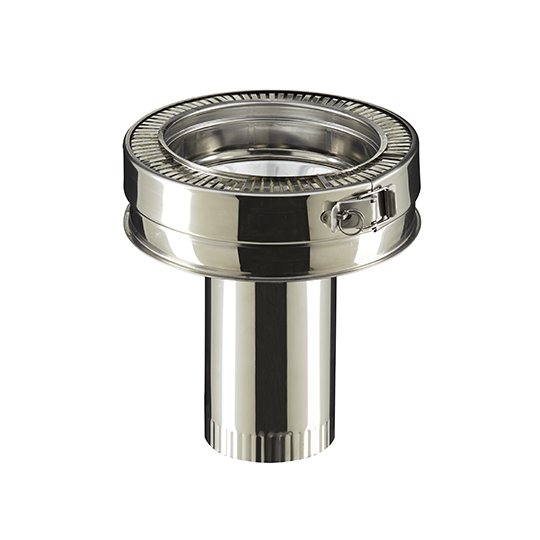

  • Réduction vers buse : elle se raccorde directement à la buse du poêle, sans tuyau émaillé. Elle convient quand le conduit isolé descend jusqu'à l'appareil.

Elles se choisissent d'après la gamme et le diamètre du conduit isolé en haut, puis le diamètre de l'émaillé ou de la buse en bas. Elles existent en inox ou en noir mat RAL 9019.



Augmentation & réduction diamètre à respecter

Pour un poêle, la section du raccordement doit être au moins égale à celle de la buse. Une réduction de diamètre n'est admise qu'à l'entrée du conduit de fumée, c'est-à-dire précisément à l'emplacement de la réduction conique : jamais sur la buse, ni au milieu du raccordement.

Une augmentation de diamètre, en revanche, est possible à n'importe quel endroit.

Il n'existe pas de limite réglementaire à l'écart entre les deux diamètres. Le diamètre du conduit isolé se décide par la note de calcul et par la notice du poêle, et non en reprenant simplement le diamètre de la buse.



L'alternative : l'EDP, trois usages en une seule pièce

Pour un conduit Poujoulat Therminox, Inox-Inox ou Inox-Galva, l'élément droit de finition (EDP) remplace à la fois plusieurs pièces :

  • un élément droit isolé, en général de 45 ou 100 cm, qui prolonge le conduit sous le plafond ;
  • une réduction conique intégrée, qui fait le raccord avec le tuyau émaillé ;
  • une finition esthétique, noire ou blanche, qui cache la jonction.

Quand le conduit s'arrête au niveau du plafond ou lorsque le pladond contient des matériaux combustibles à proximité, l'EDP est souvent une bonne solution.

Quand le conduit dépasse déjà sous le plafond sans problématique de distance de sécurité pour le conduit de raccordement, une réduction conique suffit, complétée si besoin par un cache-raccord pour l'esthétique.



Raccords pour tubage flexible

Cette catégorie concerne les conduits isolés rigides. Les raccords entre un tubage flexible et le tuyau émaillé, utilisés lorsqu'un conduit maçonné est tubé, sont regroupés dans la catégorie Tubage.
