Eléments droits
L'élément droit est la pièce de base d'un conduit isolé double paroi : un tube inox intérieur, une couche de laine de roche et une paroi extérieure en inox ou en galva. Mis bout à bout, les éléments droits forment le conduit de fumée, de la sortie du poêle jusqu'au toit. Leur longueur va de 10 cm à 1,33 m en Poujoulat Therminox (ø80 à ø250), Inox-Inox et Inox-Galva (ø150 à ø280), ainsi qu'en concentrique PGI pour les poêles à granulés étanches :
Pourquoi un conduit isolé double paroi ?
Un conduit de fumée doit garder les fumées chaudes jusqu'à la sortie de toit. L'isolant placé entre les deux parois limite leur refroidissement : le tirage reste régulier et la condensation, source de bistre et de corrosion, est mieux maîtrisée. La paroi intérieure en inox 316 résiste aux condensats acides et au feu de cheminée.
L'isolation protège aussi ce qui entoure le conduit. Un conduit isolé Poujoulat se pose à 8 cm minimum des matériaux combustibles, mesurés depuis sa paroi extérieure. C'est ce qui lui permet de traverser un plafond ou des combles avec les plaques de distance de sécurité du fabricant.
Quelle gamme de conduit isolé choisir ?
Tout dépend de l'appareil et de l'endroit où passe le conduit :

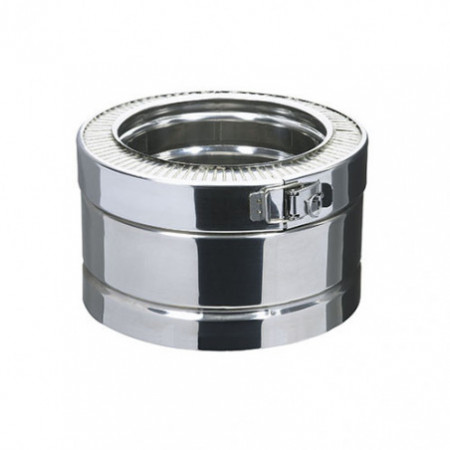

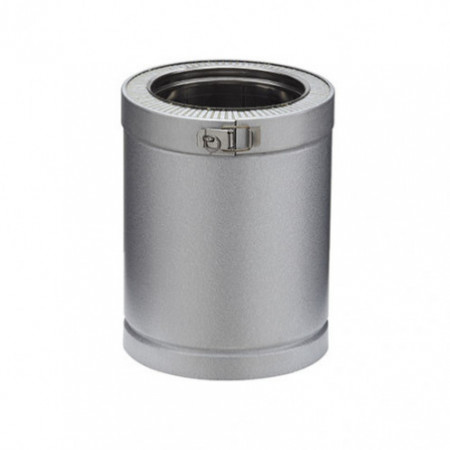

- Therminox, du ø80 au ø250 : la gamme la plus polyvalente, adaptée aux poêles à bois comme aux poêles à granulés grâce à ses petits diamètres. La version TI, à paroi extérieure inox, s'utilise à l'intérieur comme à l'extérieur ; la version ZI, à paroi galvanisée, est réservée à l'intérieur de l'habitation.
- Inox-Inox, du ø150 au ø280 : paroi extérieure inox brillant, pour un conduit intérieur ou extérieur, y compris au-dessus du toit.

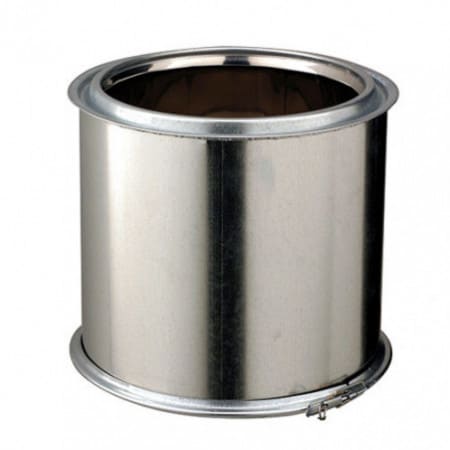

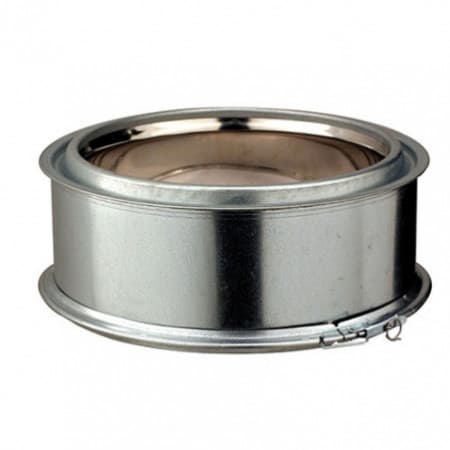

- Inox-Galva, du ø150 au ø280 : mêmes cotes que l'Inox-Inox, avec une paroi extérieure galvanisée mate, pour un usage intérieur uniquement. Les deux gammes s'emboîtent entre elles.

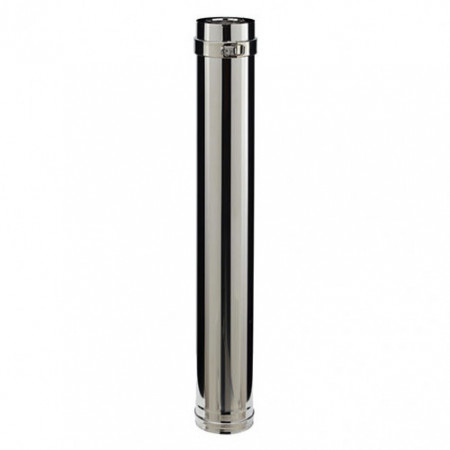

- PGI, en 80/130 et 100/150 : un conduit concentrique pour poêle à granulés étanche. Les fumées passent dans le tube intérieur, l'air de combustion descend par l'espace entre les deux tubes. Sa distance de sécurité est de 100 mm.
Le diamètre ne se choisit pas « comme la buse » : il résulte d'un calcul de dimensionnement selon la norme NF EN 13384-1, qui tient compte de la hauteur, de l'isolation et de l'appareil. La notice du poêle donne les premiers repères.
Prolonger ou réparer un conduit isolé existant
En rénovation, il s'agit souvent d'ajouter ou de remplacer quelques éléments sur un conduit déjà en place. Sur un conduit de fumée, l'à-peu-près ne pardonne pas : un élément droit ne s'emboîte que dans le conduit de la même marque, de la même gamme et du même diamètre. Un Therminox ne va pas sur un Inox-Galva, même à diamètre intérieur égal, car leurs diamètres extérieurs et leur système de jonction diffèrent.
La plaque signalétique du conduit, placée près d'une trappe, dans les combles ou sur la souche, indique la marque et la désignation. Mais est-elle bien présente ? Vous avez une facture ? À défaut, mesurez les deux diamètres intérieur et extérieur de votre conduit, cela permet de retrouver la gamme :
- Therminox : 80/130, 100/150, 130/194, 150/214, 180/244, 200/264, 250/314 ;
- Inox-Inox et Inox-Galva : 150/200, 180/280, 200/280, 230/280, 280/330 ;
- PGI : 80/130 et 100/150.
- Voir aussi nos articles : comment identifier un conduit Inox-Inox ou reconnaître un conduit Therminox ?
Longueurs et finitions

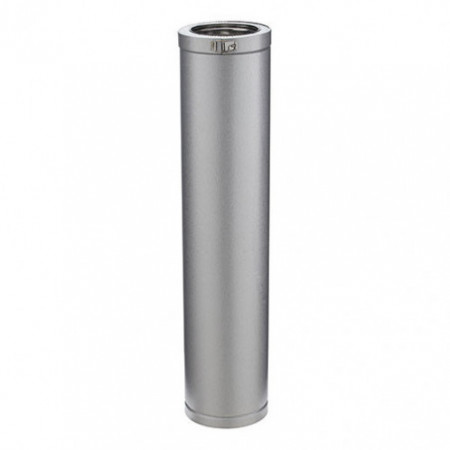

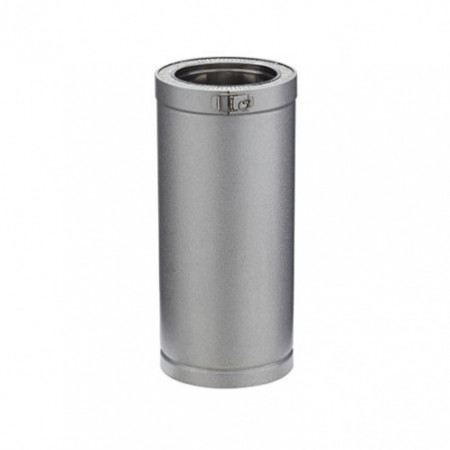

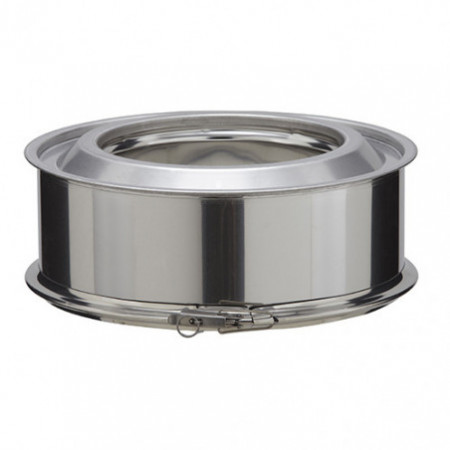

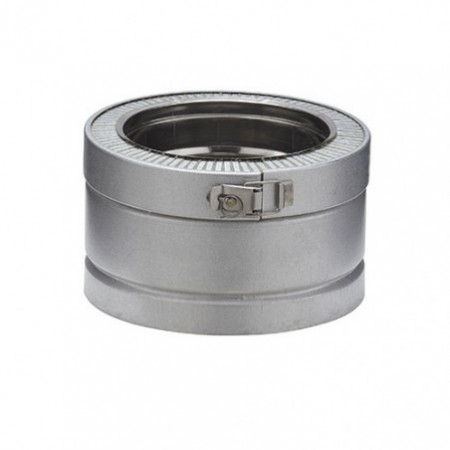

Les éléments droits se combinent pour atteindre la hauteur voulue : 100, 250, 450, 950 et 1 150 mm en Therminox ; 100, 250, 450, 1 000 et 1 330 mm en Inox-Inox et Inox-Galva ; 100, 250, 450 et 1 000 mm en PGI. Les petites longueurs servent à ajuster le conduit au plus près d'un plafond ou d'une sortie de toit. Un élément réglable permet aussi, sur certains diamètres, de rattraper une longueur entre deux éléments fixes sans découpe.

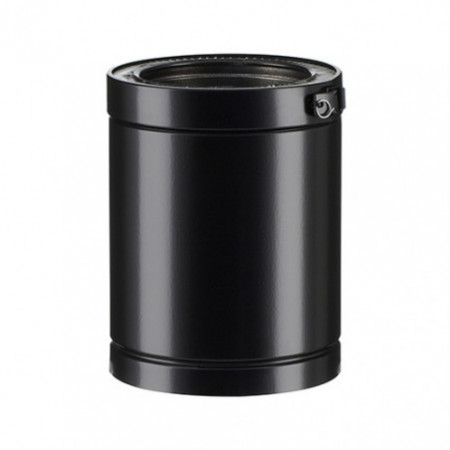

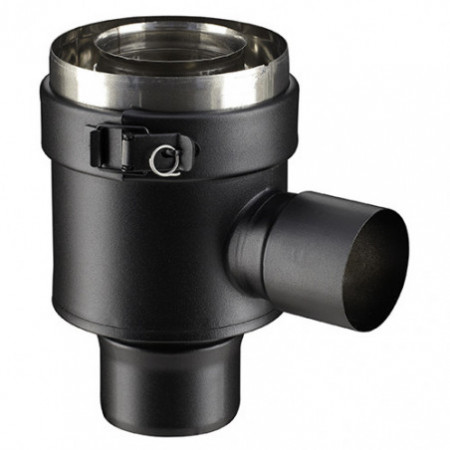

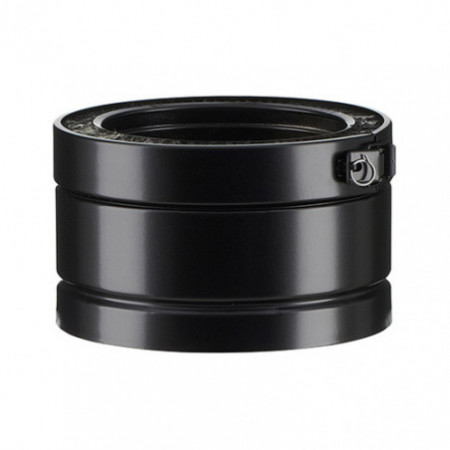

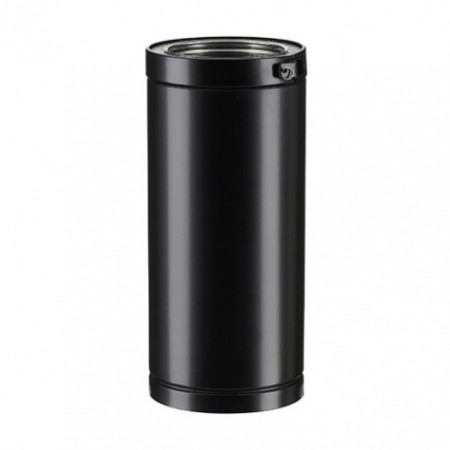

Côté finition, l'inox brut se fond dans les combles, tandis que le noir mat RAL 9019 accompagne un conduit apparent dans la pièce ; le PGI existe en noir grainé RAL 9030. En PGI, des éléments de prise d'air raccordent aussi l'arrivée d'air de combustion du poêle au conduit concentrique.
Petites choses à connaître
De l'appareil jusqu'à la sortie de toit, le conduit isolé suit quelques règles simples. Il descend sous le plafond de la pièce du poêle, où un élément droit de finition (EDP) ou une réduction peut assurer la jonction avec le tuyau émaillé. Les changements de direction se font avec des coudes isolés, dans la limite des dévoiements admis par le DTU 24.1 et dans le respect des distances de sécurité (8 à 10cm).
Si le conduit de fumée traverse une pièce habité ou habitable à l'étage, il doit être coffré.
En cas de coffrage, il faut une ventilation d'au moins deux orifices de 20 cm² en haut et en bas. Dans des combles non aménagés, il peut rester nu, sa paroi restant sous 80 °C.
À chaque traversée de plancher, la plaque de distance de sécurité centre le conduit, et la coquille isolante tient l'isolant des combles à distance dans les maisons RT 2012 et RE 2020. Le support de plancher lui assure la reprise de poids et la stabilité.
Conduit de fumée à prolonger, élément abîmé ou nouvelle installation : SauveConduit.fr vous aide à identifier la gamme et le diamètre du conduit existant avant la commande, pour que votre conduit de fumée tombe juste...on aurait pu écrire "pile poêle" !
