Tubage : Installer un poêle à granulés sur un vieux conduit, le guide

Le diagnostic avant l'installation d'un poêle à granulés

Un conduit qui a servi pendant des années n'est pas forcément apte à reprendre du service. Avant de choisir le poêle et le tubage, un diagnostic doit donc établir l'état, la continuité et l'étanchéité de l'ouvrage. SauveConduit.fr, en bon chevalier servant des conduits de fumée existants, part toujours de ce constat pour éviter une démolition inutile.

Le diagnostic avant l'installation d'un poêle à granulés

Un poêle à granulés, aussi appelé poêle à pellet, peut utiliser un ancien conduit de cheminée ou de poêle à bois. Seul un examen sérieux du boisseau, c'est-à-dire de l'élément maçonné qui forme le conduit, permet toutefois de valider cette option. Installer un poêle à granulés sur un vieux conduit suppose donc de commencer par une inspection sérieuse.

Sur un conduit maçonné, on recherche les fissures, les joints dégradés, l'humidité, les traces de condensation et les dépôts de suie, de bistre ou de créosote. Un ramonage est nécessaire (parfois même un débistrage), sans suffire pour autant : il nettoie le conduit, mais ne démontre ni son étanchéité ni son aptitude à être réutilisé.

Les défauts cachés et l'usage antérieur

Ces défauts ne se voient pas toujours depuis la pièce, car ils se logent souvent plus haut dans le conduit d'évacuation des fumées. Selon l'état du boisseau, on complète alors l'examen visuel par des moyens adaptés :

• Vacuité sur toute la hauteur : un nid, des gravats ou un étranglement peuvent réduire la section utile du conduit.
• Test au fumigène : la fumée injectée révèle les fuites et confirme ou non l'étanchéité du conduit.

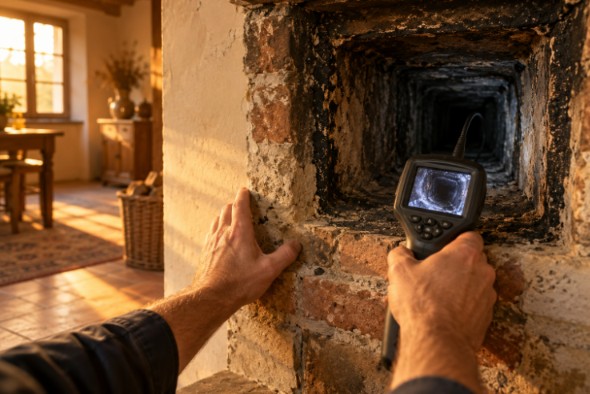

• Passage d'une caméra : elle montre l'intérieur du boisseau, ses fissures et ses dévoiements sans démontage.

Le même raisonnement vaut pour un conduit métallique existant. Sa seule présence ne prouve ni son bon état, ni son isolation, ni sa compatibilité avec le nouvel appareil. Le contrôle porte donc aussi sur ce conduit, au même titre qu'un conduit en maçonnerie.

La cheminée peut-elle accueillir l'appareil ?

Une fois le conduit validé, reste la question de l'emplacement. Placer un poêle à granulés dans une cheminée ancienne, c'est-à-dire dans l'âtre ou juste devant, reste possible si les distances de sécurité, la ventilation prévue par la notice et l'accès à l'entretien sont respectés.

Un insert à granulés obéit en revanche à d'autres exigences, puisqu'il est conçu pour s'intégrer dans un foyer ou un habillage adapté. Pour un poêle étanche posé devant une ancienne cheminée, SauveConduit présente notamment une gamme de kits de rénovation de boisseau qui transforme le conduit existant sans le démolir.

Quel tubage choisir pour l'ancien conduit ?

Le diagnostic posé, le tubage devient souvent l'adaptation la plus simple pour un ancien conduit. Son choix dépend du tracé du conduit, de son diamètre et de son environnement immédiat, notamment des matériaux combustibles proches.

Quand tuber et choisir un flexible ou un rigide ?

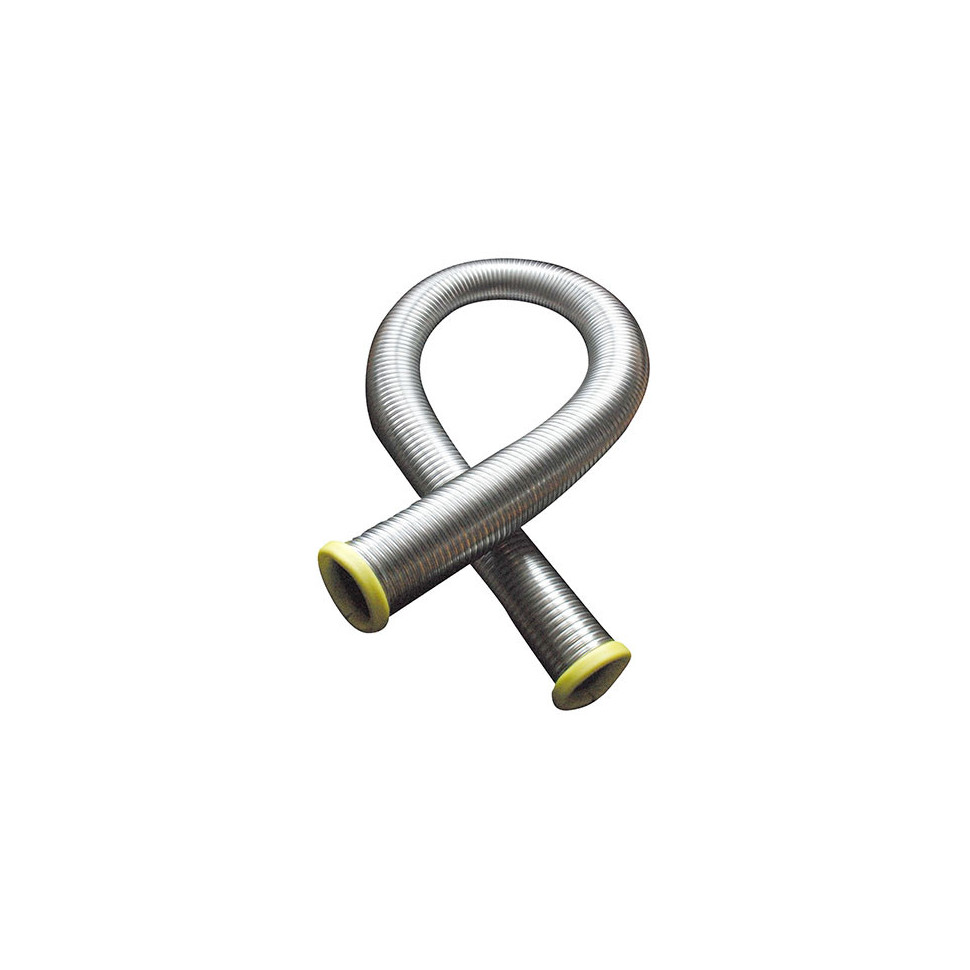

Le tubage d'un conduit existant consiste à glisser un conduit métallique dans l'ancien parcours, afin d'adapter sa section et son étanchéité aux fumées du poêle. Il peut devenir nécessaire dans un conduit poreux, fissuré ou surdimensionné, sans être une obligation pour toute ancienne cheminée. Un tubage rigide convient aux tracés droits, mais on préf-re en général mettre un conduit flexible car il est moins cher et peut suivre certains dévoiements.

La norme applicable au tubage d'un poêle à granulés est notamment la EN 1856-2 : selon l'installation, le flexible porte une classe T250 ou T300, un classement W pour les condensats et G pour le feu de cheminée.

Quel diamètre pour un poêle à granulés avec conduit existant ?

La buse d'un poêle à granulés mesure souvent 80 ou 100 mm. Un ancien conduit prévu pour les bûches d'un poêle à bois peut en revanche atteindre 150 à 230 mm. Il faut donc distinguer quatre mesures : la buse, le conduit de raccordement, l'intérieur du tubage et la section du conduit existant.

Le diamètre du conduit se choisit ensuite d'après la notice du poêle, ou une note de calcul tenant compte de sa puissance, de la hauteur et des dévoiements. SauveConduit recommande souvent un conduit du même diamètre que la buse, sauf si ce calcul de dimensionnement justifie une autre valeur.

Côté tirage, un ancien conduit de poêle à bois de 150 mm n'est ni automatiquement compatible ni automatiquement exclu avec un poêle à granulés. L'application gratuit ConduitReno peut vous donner un début de réponse. Une section trop large refroidit les fumées et favorise la condensation, tandis qu'une section trop étroite perturbe le tirage ou provoque un refoulement de fumées dans la pièce.

Tubage : faut-il mettre un conduit flexible isolé ou non isolé ?

Beaucoup choisissent leur flexible d'après le diamètre du boisseau, alors que ce n'est pas le bon calcul. Le premier critère reste le dimensionnement du conduit, souvent lié au diamètre de la sortie des fumées du poêle. Le second tient à la présence de matériaux inflammables près de la paroi extérieure du boisseau.

Dans ce dernier cas, deux options existent : isoler le boisseau, ou poser un flexible isolé comme le conduit Liss Iso DP 80mm de Poujoulat qui autorise la présence de matériaux combustibles s'ils sont à plus de 8 cl de ce conduit inox.

Bien souvent, on utilise un conduit flexible non isolé. Pour un boisseau carré à départ au sol, la fiche du kit de tubage pour boisseau carré rappelle aussi que des conduits de marques ou de gammes différentes ne s'emboîtent pas entre eux.

Peut-on installer un poêle à granulés étanche sur un vieux conduit de fumée ?

Un poêle étanche prélève son air de combustion dehors plutôt que dans la pièce. Il peut donc utiliser l'ancien boisseau à condition de le transformer en conduit concentrique, à double paroi, qui gère à la fois les fumées et l'air neuf.

Le principe du kit de rénovation concentrique

Lorsque la notice du poêle accepte cette configuration étanche, un kit de rénovation de boisseau forme un conduit concentrique : le tubage évacue les fumées, et l'espace restant autour apporte l'air comburant. Le kit Poujoulat proposé par SauveConduit pour un boisseau carré à départ au sol illustre ce montage :

• Raccordement PGI ø80/130 : la partie visible relie la buse du poêle au boisseau.
• Tubage ø80 ou ø100 mm : le flexible, à prévoir séparément, évacue les fumées.
• Lame d'air : l'espace entre le tubage et le boisseau alimente le poêle en air frais.

Le départ du poêle peut se faire par l'arrière ou par le haut suivant la position du boisseau.

La fiche technique de ce kit indique en outre une certification CE. Selon le montage PGI retenu, un diamètre 100/150 mm peut aussi être envisagé.

Les systèmes PGI de Poujoulat et PLA de Modinox

Pour ces rénovations, SauveConduit présente notamment deux familles : le système PGI de Poujoulat et la gamme PLA de Modinox (dont nous ne proposons en ligne que quelques références(nous contacter pour d'autres références si besoin). Chacune a ses propres raccords, ce qui impose de rester dans la même gamme du poêle jusqu'à la sortie de toit.

Le cas d'un tubage dans un conduit inox déjà en place

Tous les vieux conduits ne sont pas des boisseaux maçonnés : certains logements disposent déjà d'un conduit isolé en inox. Au moment du raccordement, il faut identifier la marque et la gamme de ce conduit, car un kit d'une autre gamme ne s'y emboîtera pas.

Pour ces projets, SauveConduit oriente vers sa gamme de kits de rénovation de conduit inox, qui assure à la fois l'évacuation des fumées et l'arrivée d'air comburant.

Normes de raccordement et sécurité du conduit existant

Tuber et raccorder ne suffit pas : l'installation d'un poêle doit aussi respecter les distances de sécurité, offrir un débouché adapté et recevoir assez d'air. Ces trois points conditionnent la conformité de l'ensemble aux normes.

Les distances de sécurité à vérifier

L'arrêté du 22 octobre 1969 exige des conduits de fumée adaptés en étanchéité, résistance thermique, résistance à la corrosion et isolation. Le NF DTU 24.1 sert ensuite de norme technique de référence pour vérifier la conformité de la configuration retenue.

Attention aux écarts au feu : les distances de sécurité ne se résument jamais à une valeur unique. Elles concernent plusieurs points de l'installation :

• Le poêle : son implantation suit les distances indiquées par sa notice.
• Le raccordement et les traversées : chaque passage de plancher ou de mur dépend des composants posés.
• Les matériaux combustibles cachés : la charpente et les combles se contrôlent sur tout le parcours.

Un repère général de trois fois le diamètre existe, mais il ne remplace pas cette vérification. Pour un conduit métallique isolé dans une configuration particulière, une distance de 80 mm aux matériaux combustibles est prescrite sur son parcours, sans valoir pour tous les conduits.

Le débouché et l'évacuation des fumées

La sortie en toiture s'étudie selon le faîtage, les obstacles, les ouvertures et le voisinage. La règle des 40 cm au-dessus du faîtage ne s'applique d'ailleurs qu'aux configurations relevant de son champ. L'installation d'un poêle à granulés avec un conduit existant a ici un atout : elle peut donner accès aux zones de sortie en toiture 1 ou 2 et évite de percer la façade. Une ventouse horizontale en zone 3 reste possible pour certains poêles étanches compatibles.

Un tubage étanche ne garantit pas pour autant un tirage adapté. Le professionnel compare donc la dépression mesurée à la plage prescrite par la notice, puis recherche la cause d'un tirage insuffisant, excessif ou instable.

L'arrivée d'air et l'alimentation électrique

Ce tirage dépend aussi de l'air disponible. Selon la notice, l'air comburant provient d'une prise extérieure raccordée, d'une alimentation dédiée ou d'une arrivée dans la pièce ; le contrôle porte sur sa section, ses grilles et le parcours de l'amenée. Une VMC ou une hotte peut mettre le logement en dépression. En cas de suspicion de fuite de fumées ou de monoxyde de carbone, arrêtez l'appareil si cela peut se faire sans danger, puis faites-le contrôler avant toute remise en service.

Le poêle consomme par ailleurs de l'électricité pour la vis d'alimentation, l'extracteur et les sécurités. La fiche d'autocontrôle de l'Agence Qualité Construction prévoit ainsi la vérification d'un interrupteur différentiel de 30 mA en amont des circuits concernés. Une fois en service, l'appareil relève du décret encadrant l'entretien annuel du poêle, qui fixe un premier entretien dans les 12 mois suivant la pose.
