Comment installer un poêle granulés étanche avec conduit concentrique sur un toit plat

Vous avez une maison probablement récente, en toit plat et vous voulez installer un poêle à granulés étanche. Il faudra donc des conduits concentriques de type PGI chez Poujoulat. Moi, le chevalier servant de SauveConduit, je vous donne quelques conseils bien sentis et la liste des éléments nécessaires à une telle installation !

Quel est l'intérêt d'une telle installation ?

* Vous avez des matériaux inflammables dans le mur ou le toit => La distance de sécurité entre le conduit concentrique et ces matériaux ne devra être que de 10cm min.
* Votre sortie des fumées n'aurait pas besoin de dépasser le haut du toit ou l'acrotère (on parle de "zone 2")
* Vous n'aurez pas besoin de créer une arrivée d'air car le conduit concentrique se chargera d'apporter de l'air frais au brasier

Quel poêle choisir ?

Il faudra avant tout choisir sa puissance en fonctionne de la surface à chauffer. On parle de dimensionnement de la puissance.
On choisir étanche, il devra inclure une sortie des fumées concentrique (diamètre 80/130 mm le plus souvent sinon 100/150).

Quels conduits choisir ?

On utilisera obligatoirement des conduits classés W ( résistant aux condensats) N1 (étanches) et G (résistant au feu de cheminée).
On a le droit à 2 coudes de 45° maxi dans la pièce de l'appareil et 2 coude à 45° maxi au delà du plafond.

En général on utilisera des conduits 80/130 mm de diamètre. Si la hauteur du conduit est importante ou si la buse du poêle à un diamètre  100/150, optez pour des conduits concentriques 100/150mm ou des conduits concentriques isolés (ex gamme Efficience). Mais avez des fortes hauteurs ou des coudes, mieux vaut vérifier que le tirage des fumées sera correct en faisant un calcul de dimensionnement des conduits.

Je privilégie les conduits concentriques du fabricant Poujoulat. Ils font référence et c'est français. Il s'agit de la gamme appelée "PGI"

Les éléments à commander

Voici les éléments PGI a commander de haut en bas
Je vous indique les hauteurs pour que vous puissiez établir les éléments a commander

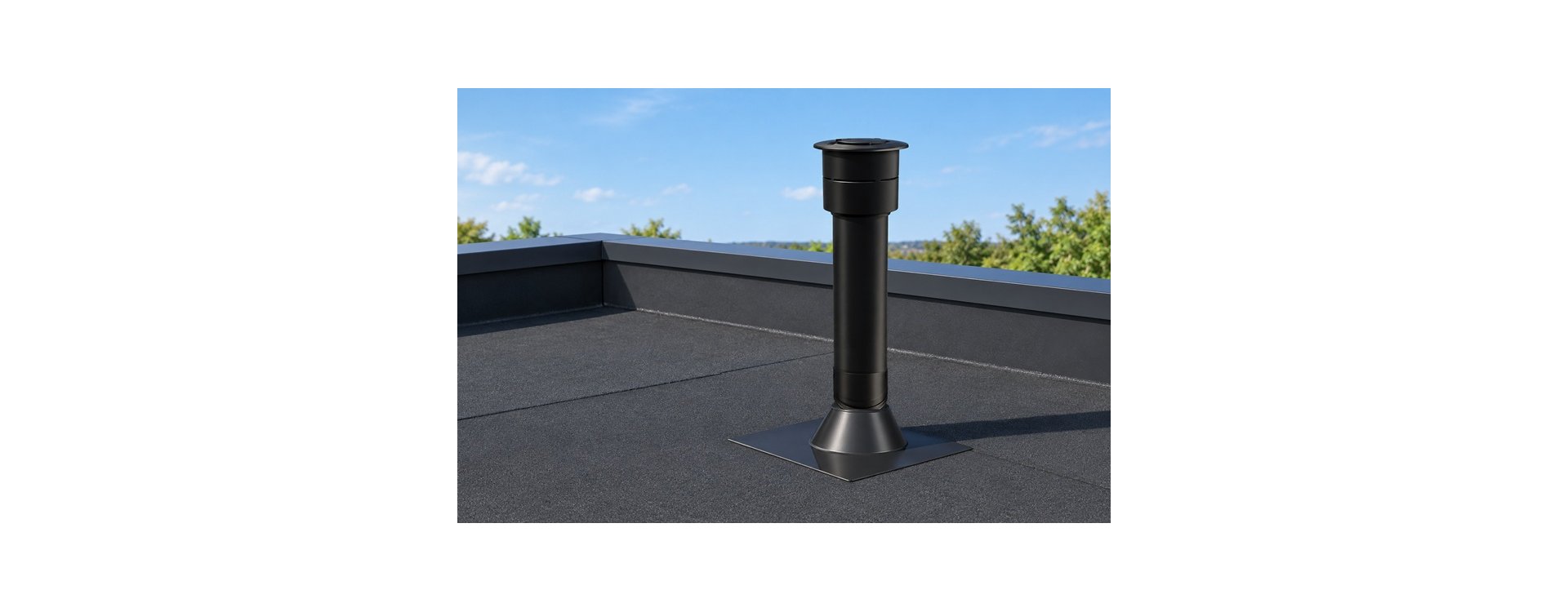

- 1 Terminal vertical noir ou couleur brique
Il fait 1.1 m de haut donc une partie dépassera du toit, l'autre partie rentrera dans le bâtiment

- 1 solin toit plat noir avec collerette (ou brique)

(Ndlr Poujoulat recommande parfois l' association Chapeau TERMINAL 80-130 PGI COLLER + SORTIE INOX 50à70S 80 PGI H800 + ESIO H320 TOIT TERRASSE 0 à 8,0% depente R 80DUA mais elle apparait plus couteuse).

- 1 coquille isolante pour plafond plat, obligatoire si votre habitat est BBC, RE2020 ou RT2012.
A noter elle fait 331 mm de diametre (Prévoir un peu plus d'espace autour)

- 1 plaque d'étanchéité pour plafond plat pour assurer l'étanchéité type RT2012 et RE2020
A mettre entre la coquisol et le plafond.

- 1 plaque de finition étanche pour conduit PGI à mettre du coté visible du plafond

- Les éléments droits PGI 80/130 noirs qui vont aller de votre poêle à granulés jusqu'au terminal noir
* Elément droit de 1m
* Elément droit PGI réglable entre  73 et 117m
* Elément droit PGI de 0.25m

Dans certains cas il sera nécessaire de rajouter un élément portant le poids des conduits (collier de soutien ou support au toit ou sortie des fumées arrière avec support au sol)

A voir le nombre dont vous avez besoin en fonction de la hauteur à combler.
Si vous n'avez pas encore acheté votre poêle, sachez qu'un poêle granulés a une sortie des fumées (buse) entre  0.9m et 1.2m de hauteur. Alors le conduit réglable permettra d'ajuster si vous commandez vos conduits avant le poêle.

Quelques précautions

- J'en a parlé : attention au choix de la puissance, aux distances de sécurité et aux dimensionnements de conduits. L'avis d'un professionnel sur place peut être utile.

- Il faudra respecter des distances de la sortie des fumées  avec votre mur sans ouvrant (plus de 1m grand minimum), avec votre  mur/pignon avec ouvrant (4m), avec un ouvrant (min. 2m - ex. une fenêtre), avec le mur du voisin (min. 6m dont 3m avec la limite de propriété)

- Attention aussi à l'étanchéité à l'eau sur le toit. Les couvreurs seront de bons conseils.
Il est en tout cas assez pratique d'avoir à disposition les conduits avant que le couvreur ne vienne faire les travaux chez vous. Il peut en effet poser solin/plaques tout en faisant ses travaux de couverture et d'étanchéité !

Voila j'espère que cette fiche technique pratico-pratique vous sera utile pour installer votre poêles granulés sur toit plat. Je reste disponible par tel. ou email pour compléter votre projet !


Cyril
Le chevalier servant de SauveConduit.fr
