Plaques d'étanchéité
La plaque d'étanchéité ferme le haut de la cheminée autour du tubage. Posée sur la souche, elle empêche la pluie de couler entre le flexible et le boisseau, garde une ventilation de cet espace et, selon le modèle, porte le poids du conduit flexible :
À quoi sert une plaque d'étanchéité de cheminée ?
Comme son nom l'indique, la plaque d'étanchéité, aussi appelée plaque de couronnement, empêche l'humidité de rentrer dans le boisseau. Elle est aidée en cela par le chapeau qui protège le flexible de la pluie.
La ventilation de l'espace annulaire
Si elle ferme le boisseau, elle ne le bouche pas pour autant : L'espace annulaire doit rester ventilé : au minimum 20 cm² en bas du conduit et 5 cm² en haut. Sans cette ventilation, des problèmes de sur-chauffe et d'humidité peuvent survenir.
Côté tirage, l'excès inverse est tout aussi gênant : un haut de boisseau grand ouvert refroidit le tubage, ce qui favorise la condensation et l'encrassement. Les plaques des fabricants intègrent les bonnes sections de ventilation, d'où l'intérêt de ne pas les remplacer par une tôle découpée sur place (ou bien il faut ventiler).
Porter le poids du flexible : plaque simple, à visser ou à collier
Un conduit flexible est suspendu par le haut. Il doit être tenu fermement en tête, sinon les dilatations successives le font remonter dans le boisseau. Selon le modèle, c'est la plaque elle-même ou un collier de fixation haute qui assure ce maintien.
- Plaque d'étanchéité avec collier de fixation haute : le collier serre le flexible et prend appui sur le conduit maçonné, la plaque assure l'étanchéité et la ventilation. Formats Poujoulat 350 × 350 mm et 350 × 500 mm, pour flexibles Starflex, Liss Iso DP et Slimflex du Ø80 au Ø200.
- Plaque d'étanchéité à visser : un raccord fourni se visse sur le flexible et se fixe à la plaque, qui porte alors directement le tubage. Mêmes formats et mêmes diamètres.
- Plaque à collier à recouper (50 × 80 cm) : elle s'ajuste à la taille du boisseau et supporte le flexible, mais ne convient qu'aux chapeaux et embouts de fixation prévus pour plaque à collier.
- Plaque à recouper 50 × 70 cm : elle s'adapte à la souche, avec un collier de fixation à prévoir sous la plaque pour porter le flexible.
Quelle taille de plaque d'étanchéité choisir ?
Le premier repère est le diamètre du tubage : la plaque est percée à ce diamètre. Le second est la section intérieure du boisseau, que la plaque doit recouvrir entièrement pour reposer à plat sur la souche.

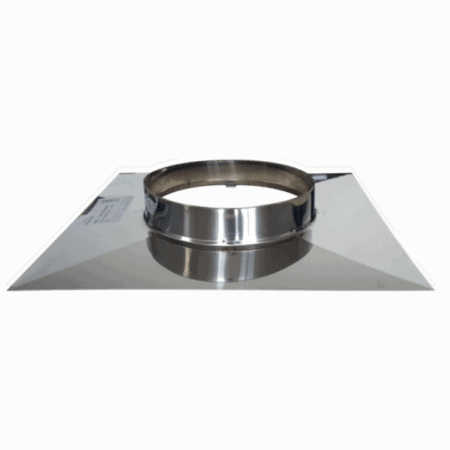

Les plaques inox Modinox se choisissent ainsi : 300 × 300 mm pour un boisseau intérieur de 200 × 200 mm, 300 × 500 mm pour un boisseau de 200 × 400 mm et 500 × 500 mm pour un boisseau de 400 × 400 mm. Pour une souche aux dimensions atypiques, les plaques à recouper offrent plus de souplesse.
Selon l'état du boisseau, une étape peut s'imposer avant la plaque : un haut de souche fissuré ou un couronnement béton qui s'effrite ne donne pas un appui sain. Mieux vaut le reprendre avant de poser une plaque qui doit rester étanche pendant des années.
Poser la plaque en haut du tubage
Au moment de la pose, le haut de la souche est d'abord dégagé : l'ancien chapeau, le mitron ou la poterie sont déposés avant de passer le tubage (mettez vous bien en sécurité pour le faire !). Le flexible est ensuite fixé en tête, puis la plaque est vissée sur la souche avec des chevilles.
Le tubage doit dépasser un peu de la plaque (3/5 cm) pour recevoir l'embout ( il protège l'extrémité du flexible) et éventuellement le chapeau pare-pluie. Entre le débouché du flexible et le chapeau, un espace d'environ un diamètre laisse sortir les fumées sans gêner le tirage.
Plaque, chapeau, collier : rester dans la même marque
Les accessoires d'un tubage s'emboîtent au sein d'une même marque. Une plaque, un collier ou un chapeau Poujoulat se marient avec un flexible Poujoulat ; l'association avec une autre marque n'est pas garantie. La notice du fabricant et la plaque signalétique du conduit restent les références pour la pose.
Cas particuliers : poêle étanche, sortie béton à remplacer
Avec un poêle à granulés étanche raccordé par un kit concentrique, l'air de combustion descend dans l'espace annulaire du boisseau. Le haut du conduit reçoit alors un terminal concentrique, et non une plaque fermée surmontée d'un chapeau. Ces solutions sont regroupées dans les kits de tubage de boisseau en PGI.
Lorsqu'une ancienne sortie de fumée en béton doit être remplacée sur un boisseau de 30 × 30 cm, un kit complet réunit la plaque d'étanchéité, l'embout qui supporte le flexible et le chapeau. Si la souche est trop basse pour un débouché correct, les kits de rehausse de boisseau permettent de la remonter avant la pose.
Questions fréquentes sur la plaque d'étanchéité
Une plaque d'étanchéité est-elle obligatoire sur un tubage ?
Le haut d'un conduit tubé doit être protégé de la pluie et rester ventilé, et la plaque d'étanchéité est l'élément prévu pour cela. Sans elle, l'eau entre dans l'espace annulaire et dégrade le boisseau.
Faut-il quand même un chapeau ?
Oui : la plaque ferme le boisseau, le chapeau maçonné ou pare-pluie protège le débouché du tubage. Les deux sont complémentaires ; voir les chapeaux de cheminée.
La plaque convient-elle à un flexible isolé ?
Le diamètre de perçage doit correspondre au flexible posé. Pour un flexible isolé, le diamètre utile sera celui du diamètre intérieur (80 100 150 180 etc.) à vérifier sur la fiche produit, ou auprès de SauveConduit.fr avant la commande.
De l'appareil jusqu'à la sortie de toit, chaque élément du tubage joue son rôle, et la plaque d'étanchéité est celui qui protège tout l'ouvrage des intempéries. En chevalier servant des conduits existants, SauveConduit.fr aide à choisir la plaque adaptée au boisseau et au flexible, en complément des tubages flexibles inox double peau et des tubages flexibles isolés.
